iFrameSaw 500 550 600 700
iFrameSaw 500
Die einzigartige Stahlkonstruktion hat sich im jahrzehntelangen Dauerbetrieb unter härtesten klimatischen Bedingungen bewährt:
- absolute Bruchsicherheit der Ständer dank Stahlbau
- hochbeanspruchte Teile wie Kurbelzapfen, Hauptwelle und Sägerahmen bestehen aus hochfestem Spezialstahl
Das iFrameSaw 500 wird Ihnen zu einem besonders attraktiven Preis angeboten.
Das iFrameSaw 500/45 ist speziell für Schwachholz bis 45cm Durchmesser konzipiert und ist dank hoher Drehzahl besonders leistungsfähig.
iFrameSaw 500/45 und 500/71 können für Kurzholz optional mit 8-Walzenantrieb ausgerüstet werden.
Serienmäßige innovative Ausstattungsmerkmale:
- elektrischer, frequenzgeregelter Vorschub
- unabhängige, elektronische Regelung von Vorschub und Überhang mit zahlreichen Einstellmöglichkeiten für ein optimales Geschwindigkeits- / Überhangverhältnis
- SPS-Steuerung mit Touchscreen-Display zur kundenindividuellen Einstellung z.B. Schmierzeiten
- bedienerfreundliche Menüführung, erfordert keine SPS-Kenntnisse
- integrierter Betriebs- und Servicestundenzähler
- groß dimensionierte CPU-Hardware: sämtliche Software-Optionen können nachgerüstet werden
Weitere optionale Ausstattungsmerkmale:
- Protokollierung: automatische Erfassung der Tages-, Schicht- oder Lohnschnittleistung, Durchmessererfassung, schlupffreie Laufmetererfassung über separate Messwalze, Ausgabe der Protokolle auf Memorystick oder Drucker
- automatische Vorschubregelung: optimaler Vorschub in Abhängigkeit von Durchmesser, Anzahl der Sägen und Holzart
- Walzenautomatik: automatische Steuerung der oberen Walzen
- Vollautomatik: in Verbindung mit dem Möhringer Schnelleinzug als automatischer Gatterbetrieb
Dieses Gatter können wir ihnen als flexible Version mit ferngesteuerter asymmetrischer Schnittbreitenverstellung sowie mit der einzigartigen 4-fach-Verstellung Multi-BV liefern.
- Durch die variable und schnelle Schnittbreitenverstellung während des Betriebs kann eine optimale Holzausnutzung erzielt werden
- Die Position jedes Sägenpakets wird über ein programmierbares Display angesteuert
iFrameSaw 500 Modelle in der Übersicht
| iFrameSaw 500 | Durchgangs breite | Durchgangs höhe | Hub | Durchmesser | Antriebsscheibe Breite | max. Umdrehung | max. Vorschub |
|---|---|---|---|---|---|---|---|
| 500/45 | 450 mm | 450 mm | 500 mm | 1000 mm | 200 mm | 350 U/min | 15 m/min |
| 500/71 | 710 mm | 710 mm | 500 mm | 1000 mm | 200 mm | 300 U/min | 12 m/min |
| 500/75 | 750 mm | 750 mm | 500 mm | 1000 mm | 200 mm | 300 U/min | 12 m/min |

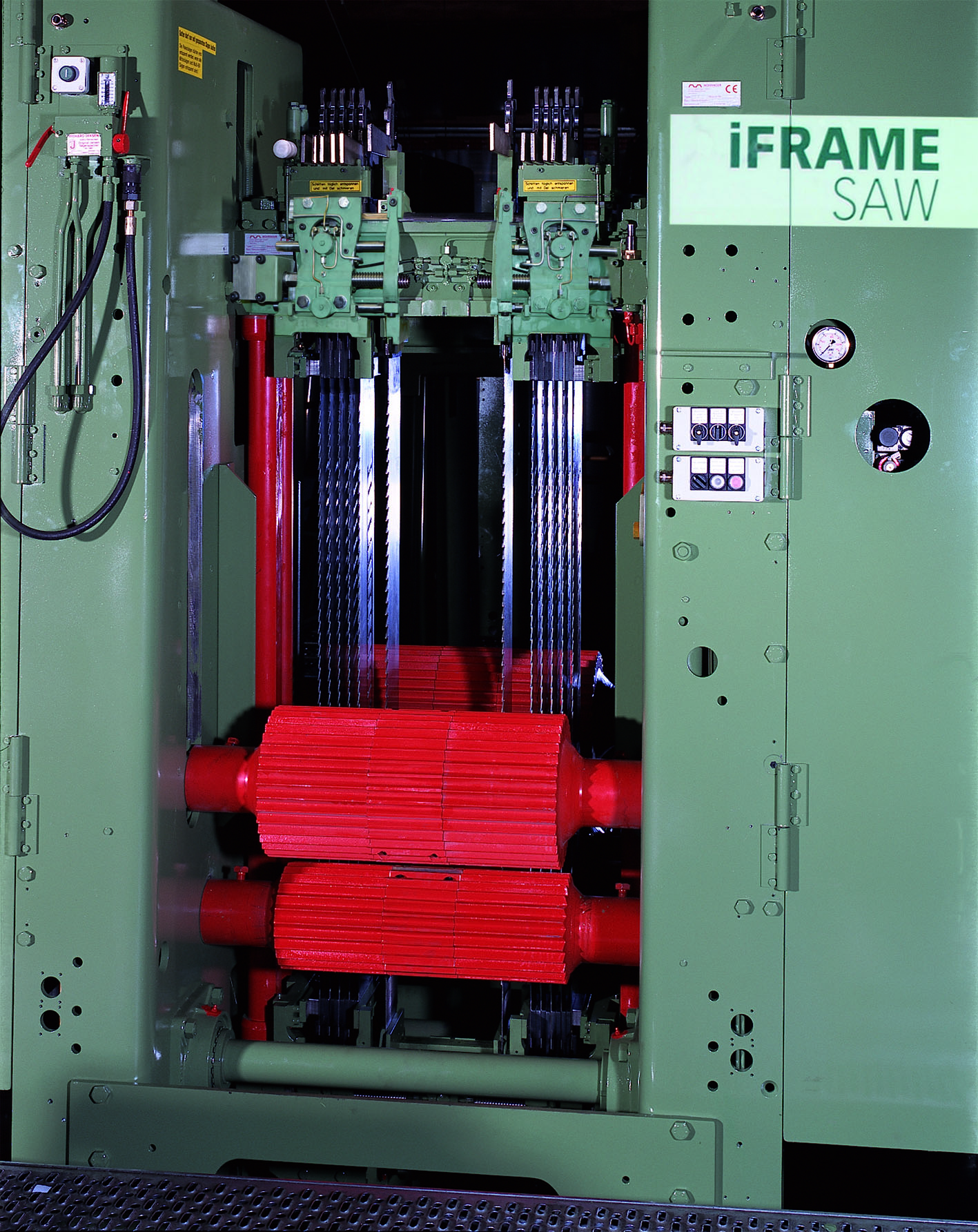

iFrameSaw 550 / 600 / 700 – Höchstleistungsvollgatter
Konstruiert für höchste Schnittleistung
iFrameSaw 550 / 600 / 700 Höchstleistungsvollgatter sind durch ihren universellen Einsatz für jede Art des Einschnittes geeignet.
Sie erfüllen höchste Ansprüche an Schnittleistung und industriellen Mehrschichtbetrieb.
Sowohl für Nadelhölzer als auch in Hartholzsägewerke haben sie sich durch Leistungsfähigkeit und minimalen Wartungskosten durchgesetzt. Alle Modelle können mit ferngesteuerter asymmetrischer Breitenverstellung als auch mit der voll variablen 4-fach-Verstellung Multi-BV ausgerüstet werden.
Überlegene Technik
- durch Verwendung einer O-Hub-Pumpe keine Ölerwärmung und minimaler Energiebedarf
- Ölkreislauf reichlich dimensioniert: Anschluss anderer Hydraulik-Verbraucher möglich
- elektronisch überwachte Zentralschmierung, direkt vom 200 Liter Fass
- elektrischer frequenzgeregelter Vorschubantrieb
- Gattervorschub bis 24 Meter pro Minute
Besondere Qualitätsmerkmale
- überdurchschnittlich große Kettenräder der Oberwalze sorgen für ein problemloses klettern, auch bei stark ästigen, ungeputzten Hölzern
- sämtliche Zahnstangen, Zahn- und Kettenräder sind aus vollem Stahl gefräst, dadurch sehr hohe Festigkeit und Verschleißarmut
- auf Lebenszeit ausgelegte Hauptlager
Praxisgerechte Konzeption
- durch verstärkte Gatterständer keine Quertraverse an der Einschnittseite nötig, dadurch besonders gute Zugänglichkeit beim Sägenwechsel
- Ganzstahlschwungräder
- keine Rissgefahr
- leichter Lauf
Serienmäßige innovative Ausstattungsmerkmale:
- elektrischer, frequenzgeregelter Vorschub
- unabhängige, elektronische Regelung von Vorschub und Überhang mit zahlreichen Einstellmöglichkeiten für ein optimales Geschwindigkeits-/Überhangverhältnis
- SPS-Steuerung mit Touchscreen-Display zur kundenindividuellen Einstellung z. B. Schmierzeiten
- bedienerfreundliche Menüführung, erfordert keine SPS-Kenntnisse
- integrierter Betriebs-und Servicestundenzähler
- groß dimensionierte CPU-Hardware: sämtliche Software-Optionen können nachgerüstet werden
- elektrische Fernbedienung
- automatische Überhangverstellung
- Zentralschmierung
- Gatter-Hydraulik
- ein kompletter Satz Fundamentschrauben und Spezialwerkzeuge
- Ganzstahlschüttelrutsche
- Einscheibenantrieb
Weitere optionale Ausstattungsmerkmale, wie bei iFrameSaw 500 (oben)
iFrameSaw 550 / 600 / 700 Modelle in der Übersicht
| iFRAMESAW | Durchgangs breite | Durchgangs höhe | Hub | Durchmesser | Antriebsscheibe Breite | max. Umdrehung | max. Vorschub |
|---|---|---|---|---|---|---|---|
| 550 | 710 mm | 710 mm | 550 mm | 1.000 mm | 200 mm | 300 U/min | 15 m/min |
| 750 mm | 750 mm | 550 mm | 1.000 mm | 200 mm | 300 U/min | 15 m/min | |
| 600 | 710 mm | 710 mm | 600 mm | 1.200 mm | 200 mm | 300 U/min | 18 m/min |
| 750 mm | 750 mm | 600 mm | 1.200 mm | 200 mm | 300 U/min | 18 m/min | |
| 700 | 710 mm | 710 mm | 700 mm | 1.200 mm | 200 mm | 300 U/min | 24m/min |
| 750 mm | 750 mm | 700 mm | 1.200 mm | 200 mm | 300 U/min | 24m/min |
